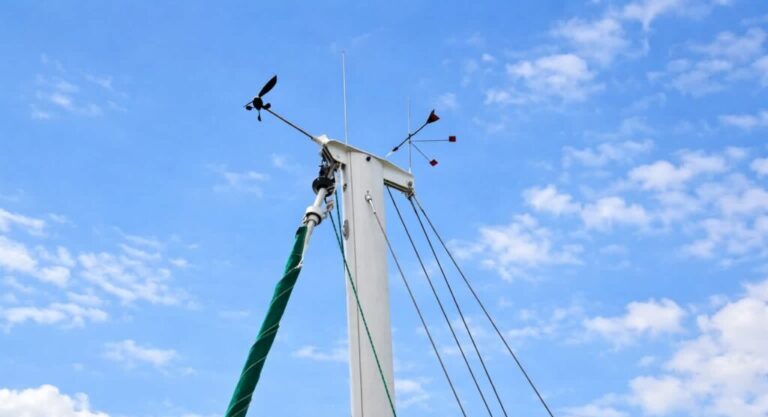

Tender cable a lo largo del mástil de un velero siempre ha sido uno de los pasos más difíciles en la instalación de un sensor de viento. A menudo es necesario desmontar el mástil, pasar los cables por conductos estrechos y conectar los conectores, que quedan expuestos a las condiciones del ambiente marino. Esto supone un tiempo de instalación, un coste y una complejidad considerables, especialmente a la hora de modernizar un sistema de electrónica ya existente.
La tecnología inalámbrica ha permitido por fin superar este obstáculo. Gracias al anemómetro inalambrico ultrasónico Calypso, puede recibir datos de viento precisos sin necesidad de cables. Al emparejar el sensor vía Bluetooth con NavLINK Blue, la señal se transmite directamente a su red NMEA 2000, haciendo así que los datos estén disponibles en los chartplotters o pantallas multifunción (MFD) de su embarcación.
En este artículo, le explicaremos paso a paso cómo conectar un anemómetro inalámbrico la red NMEA 2000 y cómo obtener datos de viento fiables en sus pantallas a bordo sin tener que tender cables a lo largo del mástil.
Configuración
1 – Anemómetro inalámbrico Calypso
Calypso fabrica sensores de viento ultrasonicos y se ha vuelto muy popular gracias a su sensor autónomo Bluetooth (inalámbrico), que puede instalarse en lo alto del mástil y transmitir información sobre la velocidad y el ángulo del viento a la aplicación Calypso en un iPhone o una tablet.
La instalación inalámbrica es muy popular entre los navegantes. Calypso integra un pequeño panel solar en la parte superior del dispositivo para recargar su batería interna, por lo que ni siquiera requiere un cable de alimentación.

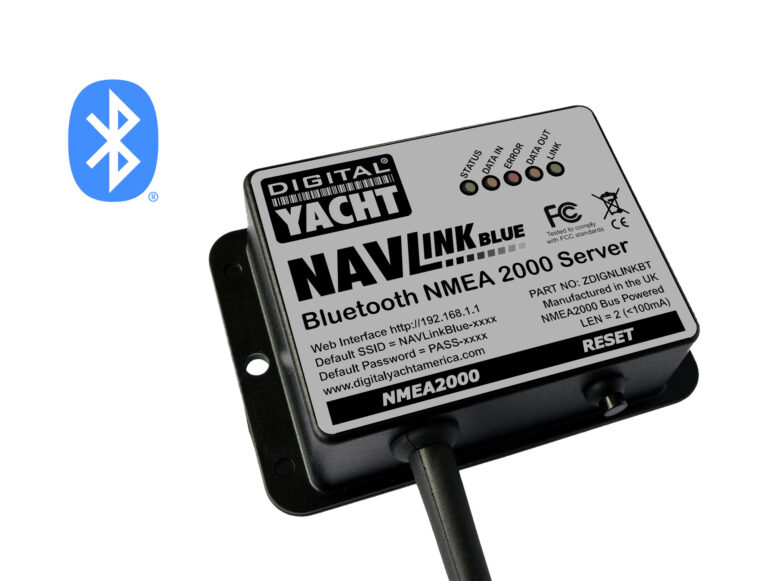

2 – NavLINK Blue
NavLINK Blue es una interfaz de sensores Bluetooth a NMEA 2000, diseñada y fabricada por Digital Yacht. Se conecta fácilmente a sensores Bluetooth de terceros y proporciona una salida de datos NMEA certificada para la red NMEA 2000 de la embarcación, independientemente de la marca.
Los dispositivos de Raymarine, Garmin, Simrad, B&G, Lowrance, Furuno y Humminbird (entre muchos otros) pueden, por ejemplo, leer estos datos de viento NMEA 2000.
NavLINK Blue se alimenta directamente a través de la red NMEA 2000 y ofrece una instalación verdaderamente «plug-and-play».
3- Red NMEA 2000 y pantalla multifunción (MFD)
Para completar la instalación, necesitará una red NMEA 2000 que conecte sus dispositivos y les suministre alimentación eléctrica. Esto permite que el sensor Calypso y el NavLINK Blue compartan sus datos con tus equipos electrónicos a bordo.
De este modo, podrá conectar este anemómetro inalámbrico a la red NMEA 2000 y consultar los datos del viento en tiempo real en cualquier pantalla multifunción (MFD) o plotter compatible (Garmin, Navico, Furuno, Raymarine, etc.) conectado a la red.
¿Dónde instalar el anemómetro inalámbrico?
Para un rendimiento óptimo, lo ideal es montar el anemómetro inalámbrico ultrasónico Calypso en lo alto del mástil. Esta posición garantiza el acceso a un flujo de aire «limpio» y laminado, proporcionando así los datos más precisos sobre la velocidad y la dirección del viento.

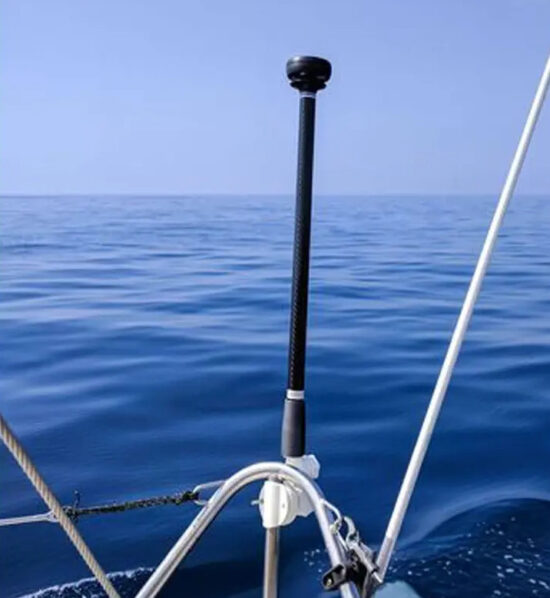

Sin embargo, al tratarse de un dispositivo que funciona por Bluetooth, hay que encontrar un equilibrio entre la altura de instalación y la conectividad. En embarcaciones grandes, la distancia entre el anemómetro inalámbrico Calypso y el NavLINK Blue puede superar el alcance de la señal fiable. Si la conexión es inestable, considere instalar el sensor en un punto ligeramente más bajo o en un soporte trasero como alternativa.
Cómo conectarlo con el NavLINK Blue
NavLINK Blue incorpora una interfaz web a la que se puede acceder desde un smartphone, una tablet o un ordenador. Gracias a esta interfaz, puede buscar dispositivos Bluetooth cercanos y emparejar hasta 16 dispositivos simultáneamente.
Una vez conectado el sensor de viento inalámbrico Calypso via Bluetooth, puede comprobar su estado y el nivel de batería a través de la interfaz web de NavLINK Blue.
NavLINK Blue también se puede utilizar simultáneamente con otros sensores Bluetooth compatibles. El sensor inalámbrico Ruuvi Tags de presión, temperatura y humedad, destinado a la monitorización meteorológica, es otra opción muy popular.
NavLINK Blue también es compatible con el anemómetro portátil ultrasónico Ultrasonic Portable Mini.

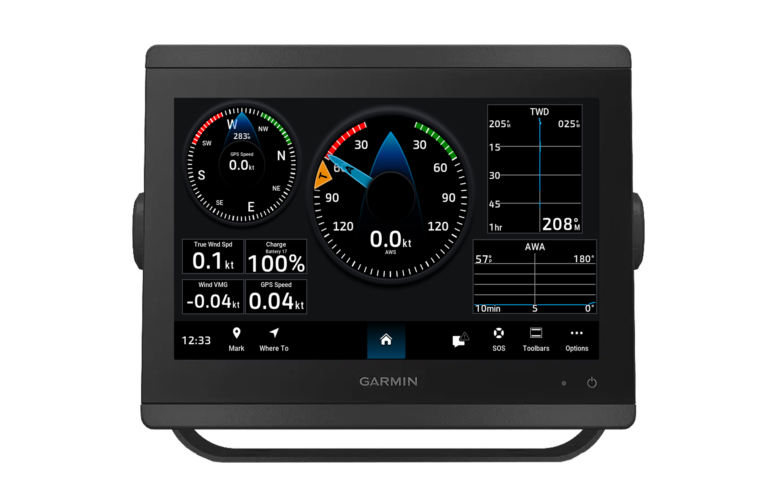

Visualización de datos de viento en pantallas multifunción NMEA 2000 de Garmin, Raymarine y otras marcas

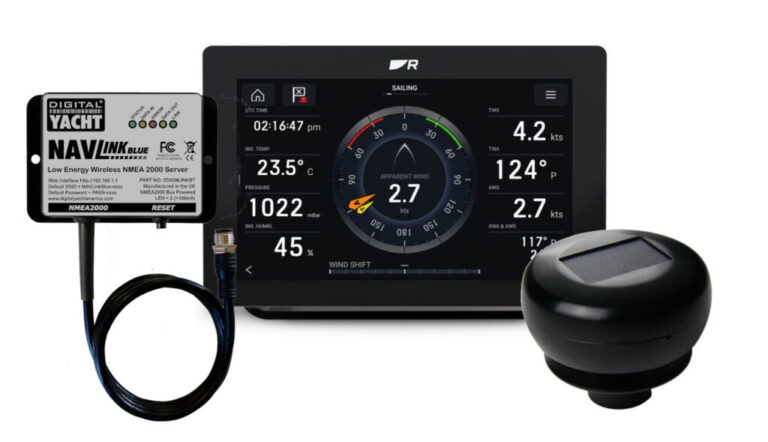

Una vez que el sensor de viento Calypso esté correctamente conectado a NavLINK Blue, se podrá visualizar en el sistema de la embarcación información precisa sobre la velocidad y el ángulo del viento. El estado de la batería del Calypso también se mostrará en la pantalla multifunción.
NavLINK Blue es compatible con cualquier pantalla multifunción NMEA 2000 y puede transmitir no solo datos de viento, sino también los datos de cualquier sensor Bluetooth compatible que esté emparejado con él.
NavLINK Blue permite añadir fácilmente datos fiables sobre el viento procedentes de un anemometro inalámbrico a cualquier sistema NMEA 2000, lo que simplifica la instalación y mantiene una compatibilidad total con los plotters modernos.
